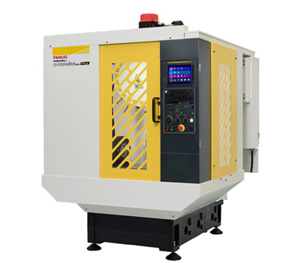

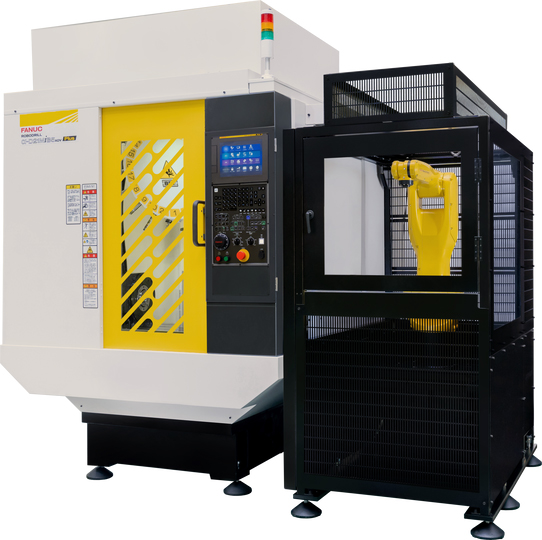

ROBODRILL 4軸パッケージは、ロボドリルに付加1軸回転テーブルDDRiB、DDR-TiB、DDR-HSiBを組み合わせた、4軸制御マシニングセンタです。
DDRiB
DDR-TiB
対応機種
ROBODRILL 4軸パッケージ
| ロボドリル本体 | α-DiB Plusシリーズ |
|---|---|
| α-DiBADV Plusシリーズ | |
| 付加1軸回転テーブル | DDRiB |
| DDR-TiBシリーズ | |
| DDR-HSiBシリーズ |

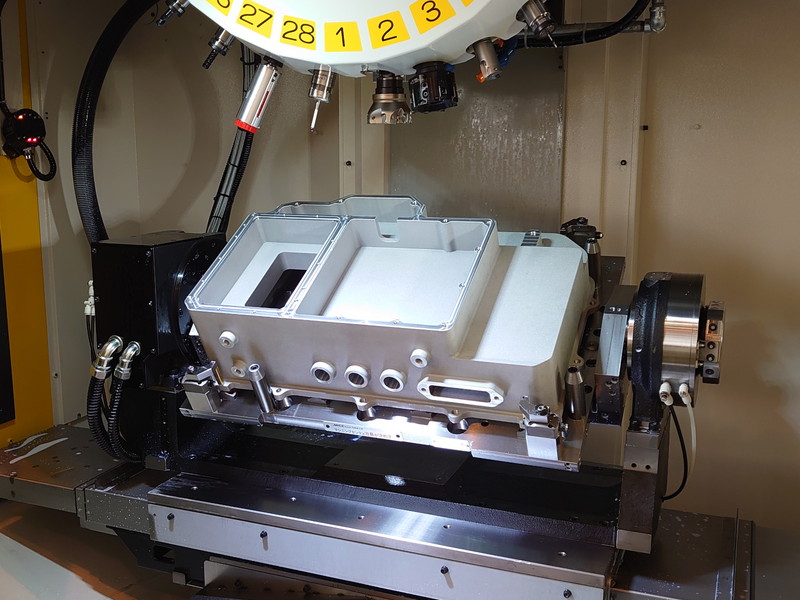

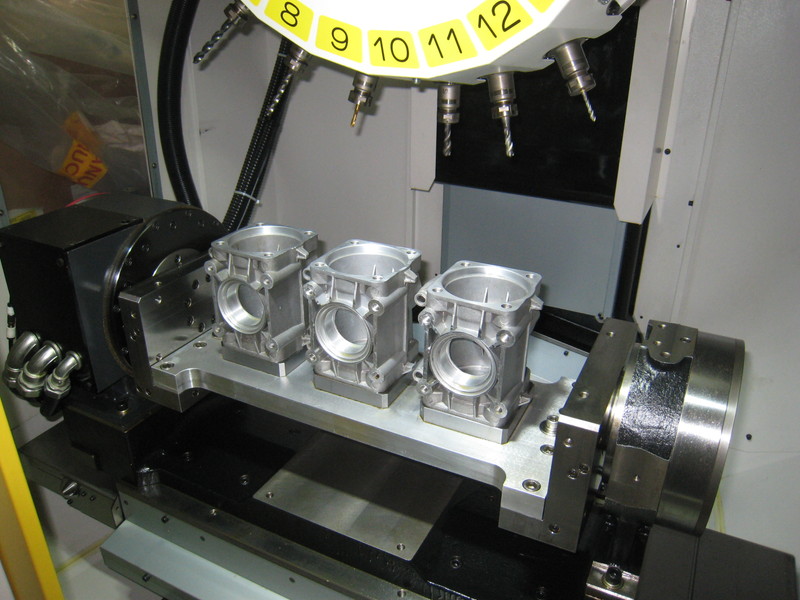

活用イメージ
省力化効果の計算例
平置き治具2工程1個取りから、ユリカゴ治具1工程2個取りへ
| 導入前 | 導入後 | |
|---|---|---|
| 設備 | 3軸制御マシニングセンタ | 4軸制御マシニングセンタ |
| 加工治具 | 平置き治具2工程（1個取り） | ユリカゴ治具1工程（2個取り） |
| サイクルタイム | 5分 | 9分 |
| ワーク交換時間 | 1分 | 1分 |
| 1日の生産個数 | 160個（16時間） | 160個（13時間20分） |
| 省力化計算対象時間 | 60秒/個 | 30秒/個 |
| 省力化効果 ※作業員時給1800円、年間稼働日数250日で計算 |
- | 80分/日 2400円/日、60万円/年 |
平置き治具1工程1個取り×3工程（設備3台）から、ユリカゴ治具1工程1個取り（設備2台）へ
| 導入前 | 導入後 | |
|---|---|---|
| 設備 | 3軸制御マシニングセンタ×3台 | 4軸制御マシニングセンタ×2台 |
| 加工治具 | 平置き治具1工程×3工程 | ユリカゴ治具1工程（2台とも同じ加工） |
| サイクルタイム | 5分＋6分＋3分 | 13分 |
| ワーク交換時間 | 30秒＋30秒＋30秒 | 30秒 |
| 工程間ワーク運搬 | 30秒＋30秒 | なし |
| 1日の生産個数 | 150個（16時間15分） ※サイクルタイムの長い工程に依存 |
150個（16時間52分） ※75個×2台 |
| 省力化計算対象時間 | 150秒/個 | 30秒/個 |
| 省力化効果 ※作業員時給1800円、年間稼働日数250日で計算 |
- | 300分/日 9000円/日、225万円/年 |
上記ワーク交換時間のほか、治具設計製作工数、治具段取り工数、加工調整工数、保守点検工数など、省力化効果は多岐に渡ります。
